Luoyang Yujie Industry&Trade Co., Ltd er en av de mest erfarne produsentene og leverandørene av spesialtilpasset kraftig cnc-gulvboremaskinsenter i Kina. Du er velkommen til å kjøpe billige spesialtilpassede kraftige cnc-gulvboremaskiner for salg her fra fabrikken vår. Alle tilpassede produkter er med høy kvalitet og konkurransedyktig pris.
Beskrivelser
Kraftige CNC-gulvboringsmaskiner er i stand til å bearbeide store-komponenter-som girkasser, maskinrammer, endedeksler og flenser-som muliggjør høy-presisjonsboring, fresing, boring, tapping og frontoperasjoner. Disse maskinene betjener først og fremst sektorer som anleggsmaskiner, energiutstyr, tung industri, gruvedrift og metallurgi og skipsbygging, og er designet for å møte-bearbeidingskravene til massive og eksepsjonelt tunge arbeidsstykker. Utmerkede ved sitt omfattende reiseområde, høye stivhet, overlegne presisjon og kapasitet for kompleks overflatebearbeiding, utgjør de en kjernedel av prosessutstyret i produksjonen av-tungt maskineri.

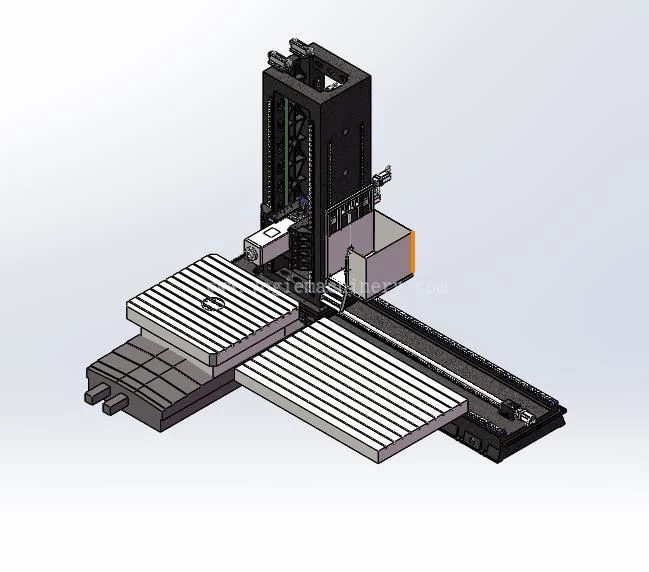

Kraftig CNC gulvboring maskineringssenter
Tekniske spesifikasjoner
| Teknisk spesifikasjon | FRT-T130 | FRT-T160 | FRT-T200 | |
| Reise | ||||
| Arbeidsbordvandring (X/Y/Z/W) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Avstand fra spindeloverflate til arbeidsbord | mm | 0-3000 | 0-3000 | 0-4000 |
| Føringsskinne | To lineære styreskinne, en hard skinne (boksveis) | |||
| Arbeidsbord | ||||
| Bordstørrelse | mm | Tilpasning | Tilpasning | Tilpasning |
| Maks belastning av arbeidsbordet | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Spindel | ||||
| Spindelens avsmalning (diameter på modellhylsen) | BT50 | BT50 | BT50 | |
| Spindelmotorens kraft | kw | 26 | 35 | 45 |
| Spindelhastighet | rpm | 2000 | 2000 | 2000 |
| Nøyaktighet | ||||
| Posisjonspresisjon | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Gjentatt posisjonspresisjon | mm | ±0.01 | ±0.01 | ±0.01 |
| Størrelse | ||||
| Nettovekt | T | ca 55-70 | ca 90-130 | ca 125~165 |
Grunnleggende standard konfigurasjon av cnc gulvborefres
Grunnleggende standardkonfigurasjon av den kraftige-CNC-gulvboremaskinen- omfatter kjernekraft og hjelpesystemer-inkludert standardfunksjonene til CNC-kontrollsystemet, et spindeltemperaturkontrollsystem, en hydraulisk enhet, en skjærevæskeenhet og et automatisk smøresystem. Den er utstyrt med sikkerhetsfunksjoner som en automatisk-av-enhet, sprutbeskyttelse og et tre-farget varsellys; i tillegg har den arbeidsbelysning, en håndrattkontrollboks og et RS-232-grensesnitt for å forenkle betjening og kommunikasjon. Maskinen er konfigurert med varmeveksler, spontransportør og sponoppsamlingsbeholder for å sikre stabil drift og effektiv sponfjerning. Den leveres med ankerbolter, nivelleringsputer og justeringsverktøy, og inkluderer et omfattende sett med teknisk dokumentasjon-som en bruksanvisning, elektriske skjemaer, en sikkerhetsmanual og en nøyaktighetsinspeksjonsrapport – og oppfyller dermed de grunnleggende kravene for boremaskinens drift, sikkerhet, håndtering og vedlikehold.
Valgfritt tilbehør
Våre kraftige CNC-gulvboringsmaskiner tilbyr et utvalg av flere CNC-systemer-inkludert Siemens, Mitsubishi, FANUC og KND. Hver akse på maskinen er utstyrt med en lineær koder, og enhetene har enten en automatisk verktøyveksler av type- eller kjede-. De støtter gjennom-tilførsel av spindelkjølevæske (fra 2 til 7 MPa) og bruker en mekanisk spindel som kan ha hastigheter mellom 12 000 og 15 000 RPM. Med full 4--aksefunksjonalitet kan disse maskinene pares med enten et roterende bord eller et bevegelig bord for å møte kravene til høy-presisjon og høyeffektiv maskinering.
delene av hovedkomponentene
|
|
▲Spindelmotor 22 (kontinuerlig) / 26 (30 minutter) kw stor utgangseffekt.
▲Spindelen leverer et maksimalt dreiemoment på 1800 Nm (260 kgf-m), som representerer den høyeste spesifikasjonen innenfor sin klasse av reiseområde.
▲Dette spindelhodet fungerer i umiddelbar nærhet av arbeidsstykket under bearbeiding, noe som gjør det ideelt egnet for tunge-kappeoperasjoner.
▲ Roterende bord kan bære 8000-25000 kg.
▲Z--aksen tåler en aksial belastning på 2000 kgf kontinuerlig, noe som sikrer høyt dreiemoment og høy rotasjonshastighet for ekstremt høye skjærekrefter.
|
|
|
▲Spindellagrene er smurt med fett og er omgitt av en rørbelagt kjøledesign- for å unngå termiske forskyvningsproblemer.
▲Flensen til spindelmotoren kjøles med rør.
▲ Hovedakselen er spesialnitrert og har ingen slitasje på mange år.
▲ X/Y-akselens ledeskrue og motoren har en direktekoblet transmisjonsstruktur.
|
|
|
▲Den avanserte støpemaskinen med god strukturell stabilitet og sterk jordskjelvmotstand er sammensatt av buebrotype med høy stivhet.
▲Søylens anti-bøynings- og torsjonsstivhet økes med 1,7 ganger, og stabil prosessering kan utføres på den øverste siden av Y-aksens slagende.
Hva kan det gjøre
|
Kjedelig:Den primære funksjonen til en gulvboremaskin er å bore hull med presisjon og nøyaktighet. Den kan lage hull med stor-diameter i tunge arbeidsstykker, for eksempel motorblokker, turbinhus eller industrielle komponenter.
Boring:Maskinen kan utføre boreoperasjoner, som innebærer å lage hull med mindre-diameter i arbeidsstykket. Den brukes til oppgaver som å lage hull for bolter, dybler eller justeringsstifter.
Fresing:CNC-gulvboremaskinen kan utføre freseoperasjoner, som innebærer å fjerne materiale fra arbeidsstykkets overflate ved hjelp av roterende skjæreverktøy. Fresing kan brukes til ulike oppgaver, som å produsere flate overflater, konturer og intrikate former.
Tapping:Maskinen kan inkludere tappefunksjonalitet, som gjør at den kan lage innvendige gjenger i hullene den har boret eller boret.
Facing: Maskinen kan utføre facing-operasjoner, som involverer maskinering av endeoverflaten til arbeidsstykket for å sikre at den er flat og vinkelrett på de borede hullene eller freste overflatene.
Rømming:Rømming er en prosess der maskinen bruker et rømmeverktøy for å forbedre nøyaktigheten og finishen til eksisterende hull.
Konturering:CNC-gulvboremaskiner kan følge forhånds-programmerte verktøybaner for å lage komplekse former og konturer i arbeidsstykket.
Forlengelse av borestang: Noen CNC-gulvboremaskiner kan ha muligheten til å forlenge borestangen, slik at de kan nå dypt inn i arbeidsstykket for å bore hull på forskjellige dybder.
Automatisk verktøyskifte:CNC-maskiner har ofte en automatisk verktøyskifter, som gjør at maskinen kan bytte mellom forskjellige skjæreverktøy uten manuell inngripen. Dette øker effektiviteten og reduserer nedetiden.
Nøyaktig posisjonering og kontroll:CNC-kontrollsystemet sikrer at maskinen nøyaktig kan posisjonere skjæreverktøyet og kontrollere skjæreparametrene, som hastighet, matehastighet og skjæredybde, for å oppnå de ønskede maskineringsresultatene.
Programvareprogrammering:CNC gulvboremaskiner krever bruk av spesialisert programvare for å programmere verktøybanene og maskineringsinstruksjonene. Operatøren eller programmereren legger inn designspesifikasjonene i programvaren, og maskinen utfører instruksjonene deretter.
Roterende bord
Arbeidsstykker kan bearbeides
En bore- og fresemaskin av typen CNC-gulv- er et allsidig utstyr som brukes til nøyaktige maskineringsoperasjoner. Den er i stand til å håndtere ulike typer arbeidsstykker, inkludert:
►Større-komponenter:CNC-gulv-maskiner er designet for å håndtere tunge og klumpete arbeidsstykker. De kan behandle store støpegods, smiing og strukturelle komponenter som brukes i bransjer som romfart, energi og tungt maskineri.
►Komplekse deler:Disse maskinene er egnet for maskinering av intrikate og komplekse deler med høy presisjon. De kan håndtere arbeidsstykker med flere funksjoner, som boringer, riller, lommer og konturer.
►Motorblokker og sylinderhoder:CNC-gulv-maskiner brukes ofte i bilindustrien for maskinering av motorblokker og sylinderhoder. De kan nøyaktig bore og frese de nødvendige funksjonene, for eksempel sylinderhull, kjølevæskepassasjer og ventilseter.
►Vindturbinkomponenter:Med den økende etterspørselen etter fornybar energi, brukes CNC-gulv-maskiner i produksjonen av vindturbinkomponenter. De kan behandle store rotornav, hovedlagerhus og andre kritiske deler som brukes i vindenergiproduksjon.
►Skipsbyggingskomponenter:Verft bruker CNC-gulv-maskiner for maskinering av store komponenter som brukes i skipsbygging, for eksempel propellaksler, akterrør og rorhus. Disse maskinene sikrer presis justering og nøyaktighet i produksjonsprosessen.
►Komponenter i energisektoren:CNC-gulv-maskiner spiller en avgjørende rolle i energisektoren for maskinering av komponenter som brukes i kraftproduksjonsanlegg, inkludert turbinhus, generatorrammer og dampventiler.
►Gruve- og anleggsutstyrsdeler:Arbeidsstykker for tunge gruvemaskiner, anleggsutstyr og jordflyttingskjøretøyer kan maskineres med CNC-gulv-maskiner. Dette inkluderer komponenter som girkasser, akselhus og konstruksjonsdeler.
►Møper og former:CNC-gulv-maskiner brukes også til produksjon av støpeformer og matriser. De kan nøyaktig frese og forme former for sprøytestøping, formstøping og andre produksjonsprosesser.
►Aerospace komponenter:Disse maskinene brukes i romfartsindustrien for maskinering av strukturelle komponenter, landingsutstyrsdeler og motorkomponenter. De kan håndtere store arbeidsstykker av aluminium, titan og stål med presisjon.
Sammendrag
Det er viktig å merke seg at egenskapene til CNC-gulv-maskiner kan variere avhengig av den spesifikke modellen og konfigurasjonen. Produsenter kan tilby tilleggsutstyr og tilbehør for å forbedre maskinens funksjonalitet og utvide utvalget av arbeidsstykker den kan behandle.
Kontakt oss
Har du noen spesifikke spørsmål om design og produksjon av CNC gulvboremaskin? Kontakt Yogie!Våre salgsingeniører vil samarbeide med deg fra start til slutt for å sikre at prosjektet ditt blir fullført til dine krav.
tlf: +86-379-65163600
telefon: +86-15036387078
konvolutt: sales@yujieindustry.com
faks:+86-379-65163600
adresse: No.9, Sanxi Road, Jianxi Industrial Park, Luoyang City, Henan, Kina 471003
whatsapp: 8615036387078
FAQ
Spørsmål: Er du handelsmann eller fabrikk?
Spørsmål: Hva slags tjeneste kan du tilby?
Spørsmål: Vil sveisinspeksjon og inspeksjon av malingtykkelse bli utført?
A: Ja. Vi støtter også tredjepartstesting.-
Spørsmål: Støtter du fabrikkinspeksjon?
A: Når som helst
Spørsmål: I tillegg til å produsere reservedeler for store maskiner, hva annet produserer du?
A: Vi produserer også store CNC-maskinverktøy og utfører utstyrsoppgraderinger og ettermonteringer.
