Spiralformet pinjongaksel
video
Spiralformet pinjongaksel

Spiralformet pinjongaksel

Helisk pinjongaksel refererer til en transmisjonskomponent i et girtransmisjonspar hvis størrelse og antall tenner er mindre enn det sammenkoblede store giret, og som er integrert utformet med akselkroppen. Når det gjelder maskinering, på grunn av sin lille størrelse, er klemmen utsatt for elastisk deformasjon, noe som krever spesialiserte armaturer for å kontrollere maskineringsfeil. Store tannhjul er på den annen side for det meste maskinert i deler, noe som gir større monteringsfleksibilitet. Under driftsforhold utfører tannhjulsakselen overføringsoppgaver med høy-hastighet, lett-last, og komplementerer de lave-, tunge-lastforholdene til det store giret. Journaltilpasningens nøyaktighet påvirker direkte den totale overføringseffektiviteten.
Sende bookingforespørsel
Beskrivelse

Luoyang Yujie Industry & Trade Co., Ltd er en av de mest erfarne produsentene og leverandørene av spiralformet pinjongaksel i Kina. Kjøp gjerne en billig spiralformet pinjongaksel for salg her fra vår fabrikk. Alle tilpassede produkter er med høy kvalitet og konkurransedyktig pris.







Produsent av spiralhjulsaksel



En spiralformet pinjongaksel er en integrert girkomponent som pares med et stort gir for overføring, med en mindre tannmodul/ytre diameter. Når det gjelder maskinering, på grunn av dens kompakte størrelse, kreves det en høy-fresing og dreieprosess for kontinuerlig å maskinere tappen og tannprofilen. Skjæreverktøyene må være tilpasset for finskjæring av den lille modultannprofilen. Sammenlignet med den segmenterte grovbearbeidingsprosessen- av store tannhjul, legger dette vekt på prosessintegrasjon. Når det gjelder driftsforhold, fungerer tannhjulsakselen ofte som den drivende komponenten, med en mye høyere rotasjonshastighet og inngrepsfrekvens enn det store giret, noe som gjør det mer utsatt for tannoverflateslitasje og deformasjon av akselende.



bilder

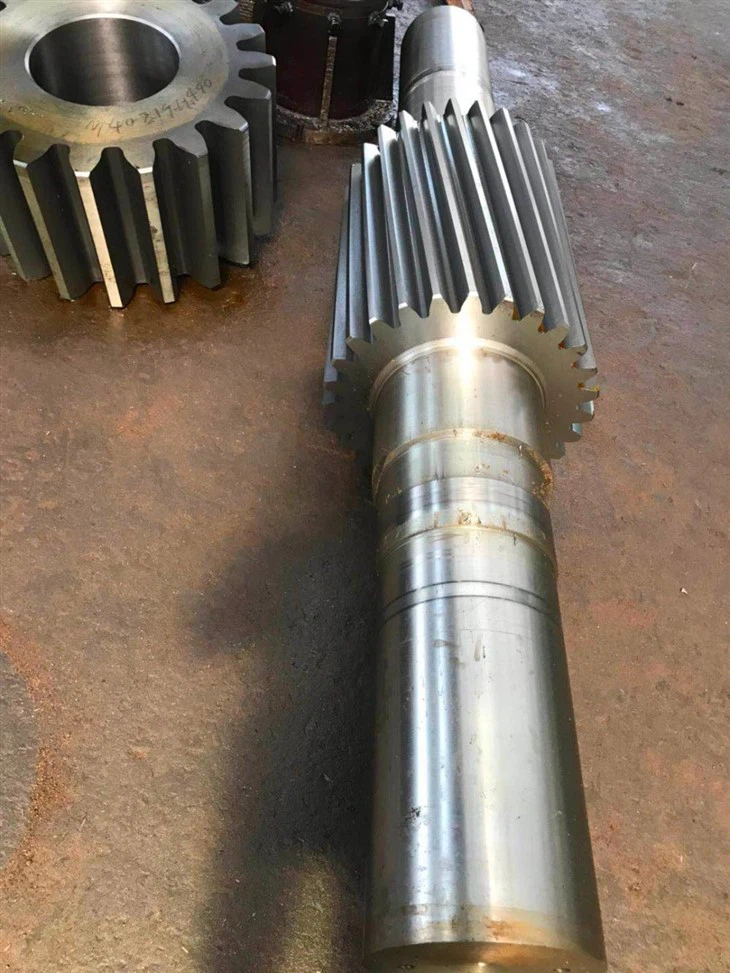

helical pinion gear



Send dine tegninger



maskineringsbehandling av spiralformet pinjongaksel



Maskineringsprosessen til spiralformede pinjongaksler må følge kjernetrinnene grovbearbeiding, halv-bearbeiding, etterbehandling, tannprofilbearbeiding og sluttinspeksjon og beskyttelse for å sikre akselnøyaktighet og tanninngrepsytelse: Først sages og normaliseres stangen eller smiingen for å avlaste belastningen, deretter vendes{1} mot den ytre diameteren og vende overflaten{}. maskineringsgodtgjørelse; Deretter forbedres de generelle mekaniske egenskapene gjennom varmebehandling, og tappene, gjengene og kilesporene blir halv-behandlet-med hensyn til finsliping; Deretter fullføres grovbearbeidingen av de spiralformede tannhjulene ved hjelp av en CNC-fresemaskin eller tannhjulsmaskin, kombinert med tannforming eller sliping for å oppnå tannoverflatebehandling, noe som sikrer tannprofilnøyaktighet og helixvinkeltoleranse; da er nøkkeltappene fint-slipt for å oppfylle kravene til dimensjons- og posisjonstoleranse som sylindrisitet og sirkulær utløp; til slutt fullføres den totale maskineringen av den spiralformede pinjongakselen etter rengjøring, feildeteksjon og rustforebyggende behandling.



materialer kan velges



helical pinion shaft



Vanlige materialer for spiralformede pinjongaksler: 45 stål, 40Cr, 20CrMnTi, 20Cr og 42CrMo.

45-stål, etter bråkjøling og herding, gir en balansert styrke og seighet, egnet for lette-belastningsapplikasjoner.

40Cr har bedre herdbarhet enn 45 stål og er mer tretthetsbestandig-.

20CrMnTi, etter karburering og bråkjøling, har en hard overflate og en tøff kjerne, som gir motstand mot slag og slitasje.

42CrMo har høy styrke og er egnet for tunge-belastningsforhold.



anvendelser av spiralformet pinjongaksel



Spiralformede pinjongaksler, med sin jevne inngrep, lave støy og høye last-bærekapasitet, er egnet for høy-hastighet, tung-belastning og krevende transmisjonsnøyaktighetskrav. De er mye brukt i spindeldrev for CNC-maskiner, girkasser for ingeniørmaskiner, motorkraftsystemer, hastighetsøkere for vindkraftutstyr og mikro-presisjonsinstrumenter.



om oss



Luoyang Yujie, basert i Luoyang, Henan-provinsen, er en profesjonell bedrift som spesialiserer seg på tilpasning av-tunge-mekaniske deler i stor skala og ikke-{2}}standard mekaniske deler og prosessering og montering av komplette sett med utstyr. Dens kjernefokus er på forskning og utvikling og prosessering av nøkkelkomponenter for gruvemaskiner, som gir ogsjakter. Ved å bruke avanserte prosesser som karburering og bråkjøling, skaper den høy-slitasjebestandige- og høy-stabilitetsprodukter som store-modulgir, girringer og giraksler for å møte kravene til transmisjon og-lastbæring til stor-gruveutstyr. Samtidig utvider selskapet sitt tjenesteomfang til flere felt, og forsyner stålverk med metallurgiske komponenter som valseverksvalser og -rammer, tilpasser sukkerrørpressevalser og andre kjernesukkerkomponenter for sukkerfabrikker, og designer, prosesserer og monterer utstyrsdeler og ikke-standardiserte komplette sett med utstyr for kiln-kilment, inkludert roterende kiln-steinsutstyr, inkludert utstyr for kiln og tomgangsruller. Ved å stole på høy-presisjonsutstyr som T160 CNC-gulvboremaskinen- og en stor CNC-portalfresemaskin, samt ISO9001 kvalitetsstyringssystemsertifisering, tilbyr selskapet integrerte løsninger fra design til montering for kunder i ulike bransjer og har etablert langsiktige-samarbeidsforhold med mange store bedrifter.



FAQ

Spørsmål: Er du handelsmann eller fabrikk?

A: Vi er fabrikken

Spørsmål: Hva slags tjeneste kan du tilby?

A: Vi tilpasser etter tegninger, fra råvarer til levering

Spørsmål: Vil sveisinspeksjon og inspeksjon av malingtykkelse bli utført?

A: Ja. Vi støtter også tredjepartstesting.-

Spørsmål: Støtter du fabrikkinspeksjon?

A: Når som helst

Spørsmål: I tillegg til å produsere reservedeler for store maskiner, hva annet produserer du?

A: Vi produserer også store CNC-maskinverktøy og utfører utstyrsoppgraderinger og ettermonteringer.



Populære tags: spiralformet pinjongaksel, produsenter, leverandør, fabrikk, tilpasset, billig, pris, på lager, til salgs
