slewing bæremateriale og struktur

slewing bæremateriale og struktur

Anvendte materialer

Materialer til ringer og rulleelementer

Generelt er dreieskivebærende valseelementer laget av herdet karbonkromlager stål. Karakterene er laget av GCr15 eller GCr15SiMn stål; dreieskive lagerringer er laget av overflateherdet stål. Når brukeren ikke har spesielle krav, brukes vanligvis 50Mn stål. Spesifikke bruksforhold velger andre merker av overflatet herdet stål, for eksempel 42CrMo, 5CrMnMo og så videre.

Materiale til bur

Holderen for platelager har konstruksjonsformer som integrerte, segmenterte og isolerende blokker. De integrerte og segmenterte merdene er laget av 20 # stål eller ZL102 støpt aluminiumslegering. Isolasjonsblokktypen er laget av polyamid 1010 harpiks, ZL102 støpt aluminiumslegering, etc.

Materiale for tetningsring

Materialet i den roterende lager tetningsringen er laget av oljebestandig gummi eller nitrilgummi.

Koden for tilførselsstatus for ferrulematerialet og emnet er i samsvar med tabellen. "T" i tabellen indikerer at hylseemnet tilføres i avkjølt og herdet tilstand, og "Z" indikerer at hylseemnet tilføres i normalisert tilstand.

Diameteren på sirkelen til det rullende legemet er 3150 mm, kulediameteren er 75 mm, girmodulen er m = 20mm, ringmaterialet er 50Mn, og den innvendige tannede fire-punkts kontaktskulen produsert av det blanke materialet er normalisert.

Lagermateriale for dreieskive

Generelt brukes 50Mn til skiveplate-ringer, men 42CrMo brukes noen ganger for å møte vertenes behov i spesielle applikasjoner. Det rullende elementet er generelt valgt fra GCr15SiMn. Typene til holderen inkluderer forskjellige konstruksjonstyper som integrertype, segmentert type og isolasjonsblokk-type. Den integrerte eller segmenterte holderen er laget av 20 # stål eller ZL102 støpt aluminiumslegering. Avstandsblokkholderen er laget av polyamid 1010-harpiks, ZL102 støpt aluminiumslegering eller QA110-3-1.5 aluminiumsbronse. Tetningsringmateriale: oljebestandig gummi, fluorholdig gummi, oljebestandig nitrilgummi.

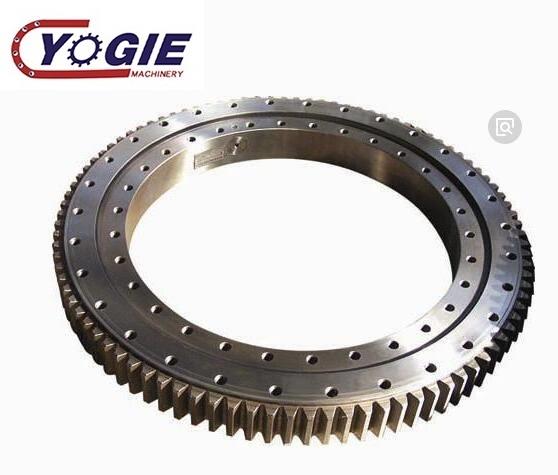

Strukturen av dreieskive lagre er ofte brukt i en rad, dobbel rad fire-punkts kontakt kule svingbare plater, dobbelt rad vinkelkontakt skyve kule skiveplate, tverrsylindriske rulle og tverrspissede rulleskivellager, tre raders sylindriske rulleskivellager, kuler konstruksjonsformer som søylehybrid-plateplate. Ovennevnte forskjellige typer lagre er delt inn i forskjellige typer, for eksempel tannløs type, ekstern tanntype og intern tanntype, avhengig av om de har tenner og tannhjul

Smøring av lagre

De fleste dreieskive lagre fungerer under tung belastning og med lave hastigheter. Generelt brukes fettfylt smøring for å smøre lagrene for å oppnå meget tilfredsstillende resultater. Vanlige fett inkluderer kalsiumbasert fett og litiumbasert smøring. Fett, aluminiumsbasert fett og høytemperaturfett, etc., brukere kan velge det mest passende fettet i henhold til den spesifikke situasjonen.

Tetting av lagre

Tetningen på det dreieskive lageret er for å forhindre at det fylte fettet lekker ut på den ene siden, og for å forhindre at eksternt støv, urenheter og vann kommer inn i lageret og påvirker dets normale drift. Siden de roterende bordlagrene for det meste fungerer under tung belastning og lav hastighet, vedtar tetningstypen til lageret to strukturer av gummipakningsring og labyrintforsegling. Selve den gummitette strukturen er mye brukt fordi den har fordelene med enkel struktur, lite fotavtrykk og pålitelig tetningsytelse. Manglene er imidlertid at gummipakningsleppen er lett å eldes tidlig og mister dens forseglingsbarhet ved høy temperatur, så den er ved høy temperatur. Labyrintforseglinger skal brukes til plateskjulslagere som arbeider under arbeidsforhold.

Tre-rads kombinert valsebordlager (svinglager)

Det tre-radige rullesvinglageret har tre seteringer som er adskilt fra hverandre på øvre og nedre side, slik at belastningen på hver rullerulle kan bestemmes nøyaktig, og den kan bære forskjellige belastninger samtidig. Det er bæreevnen til fire produkter. Den største typen, med store aksler og radiale dimensjoner, og sterk konstruksjon, spesielt egnet for tunge maskiner som krever større diametre, for eksempel gravemaskiner for bøttehjul, hjulkraner, marine kraner, sving i svingen og lastebilkraner med stor tonnasje. på.

Dobbelt-rad vinkelkontakt kule skiveplate (svinglager)

Slevinglaget med dobbelt volleyball har tre løp, og løpebanen må være spesialdesignet. Slevinglaget med dobbel volleyball har relativt store aksiale og radiale dimensjoner og en solid struktur, og er spesielt egnet for lasting og lossing av maskiner som tårnkraner og lastebilkraner som krever mellomstore eller større diametre.

En-rads kryssede rullelagerlager (slevinglager)

Enkellrads tverrgående slevinglager, sammensatt av to løp, kompakt struktur, lett vekt, høy produksjonsnøyaktighet, lite monteringsgap, høye krav til installasjonsnøyaktighet, ruller er anordnet i en 1: 1 tverrordning, og kan støtte aksial kraft, stor radial kraft og tippemoment. Det er mye brukt i løft og transport, ingeniørmaskiner og militære produkter.

Enkelt rad firpunktskontakt kule skiveplate (svinglager)

Den en-radede fire-punkts kontaktskulelager-svinglager er sammensatt av to løp. Den har en kompakt struktur og lett vekt. Stålkulen kommer i kontakt med buebane på fire punkter. Den kan samtidig bære aksial kraft, radial kraft og tippemoment.

produksjonsflytskjema

Råstoff → smiing → sving → inspeksjon → varmebehandling → sliping → inspeksjon → slukking og herding → finsliping → finsliping → inspeksjon → montering → pakkingskontroll → pakking   → transport → kunde.

Materiale av dreieskive-lagring: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Dreiende lagringens nøyaktighet: P0, P6, P5, P4, P2 nøyaktighet fra lav til høy, prisen vil også være fra lav til høy.
