Gear Structure-klassifisering
Generelt er det tannhjulstenner, tannspor, endeflater, normale ansikter, tilleggssirkler, tannrottsirkler, basissirkler og indeksirkler

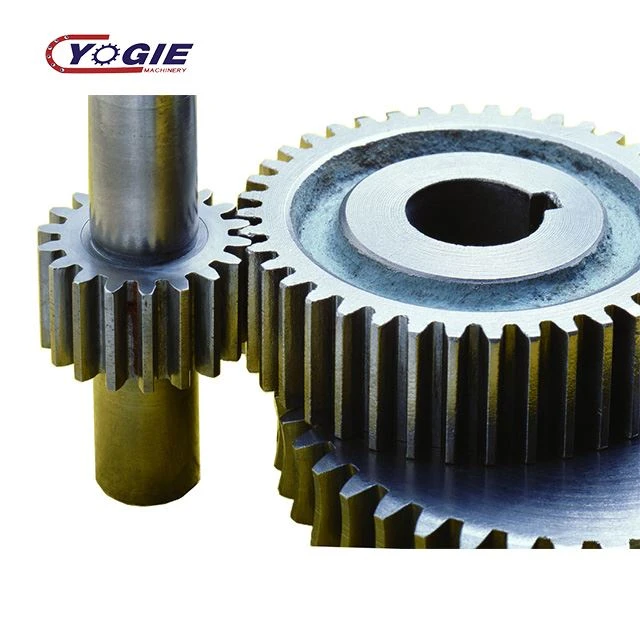

Gir tenner
Forkortet som tann, er det hver konvekse del av utstyret som brukes til sammenkobling. Disse konvekse delene er generelt anordnet i et radialt mønster. Tennene på parringsutstyret kommer i kontakt med hverandre, slik at giret kontinuerlig kan maske og løpe.
Cogging
Det er mellomrommet mellom to tilstøtende tannhjulstenner på giret; endeflaten er på det sylindriske giret eller den sylindriske ormen, og planet vinkelrett på aksen til giret eller ormen.
Slutt ansiktet
Det er flyet i begge ender av giret.
Dharma
Henviser til planet vinkelrett på tannlinjen til giret.
Tilleggssirkel
Henviser til sirkelen der tannspissen er plassert.
Tannrot sirkel
Henviser til sirkelen der bunnen av sporet er plassert.
Basissirkel
Den genererende linjen som danner den involverte er en rent rullende sirkel.
Indeks sirkel
Det er referansesirkelen for beregning av de geometriske dimensjonene til giret i endeflaten.
Hovedparametrene
Antall tenner Z
Lukket giroverføring har generelt høyere hastighet. For å forbedre transmisjonens stabilitet og redusere støt og vibrasjoner, er det bedre å ha flere tenner. Antallet tenner på tannhjulet kan være z1=20-40. Åpen (halvåpen) girgir, fordi tannhjulene hovedsakelig er utslitte, for å forhindre at utstyret blir for lite, bør for mange tenner ikke brukes til tannhjulet, generelt z1=17 ~ 20.
Helix vinkel
β> 0 er venstrehendt;
β< 0="" er="">
Tannhøyde
pn=ptcosβ (underskriftene n og t representerer merkene for henholdsvis normal retning og endeflate)
Modulus
Modulus refererer til forholdet mellom tonehøyde p mellom to tilstøtende tannhjulstenner på samme tannprofil på siden til omkretsforholdet π (m=p / π), i millimeter. Modulus er en av de mest grunnleggende parametrene for modulære tannhjul. For moduler for rette, spiralformede og koniske tannhjul, se standard modulserietabell (GB / T 1357-1987).
mn=mtcosβ
m=p/ π
Tannhjulets indeksirkel er grunnlaget for å designe og beregne størrelsen på hver del av giret, og omkretsen av indekssirkelen til giret=πd=zp
Modulen m er en grunnleggende parameter som bestemmer størrelsen på giret. Et gir med samme antall tenner har en større modul, og størrelsen er også større.
trykkvinkel
α rb=rcosα=1 / 2mzcosα
Ved tangenspunktet P på stigningssirklene til de to tannhjulene kurver den spisse vinkelen mellom den vanlige normallinjen til de to tannprofilene (dvs. kraftretningen til tannprofilen) og den felles tangentlinjen til de to stigningssirklene (dvs. den øyeblikkelige bevegelsesretningen ved punkt P) kalles Trykkvinkelen kalles også inngrepsvinkelen. For et enkelt gir er det tannprofilvinkelen. Trykkvinkelen til standardgir er vanligvis 20" ;. I noen tilfeller brukes α=14,5 °, 15 °, 22,50 ° og 25 °.
Diameter på indeks sirkel
d=m*z
Senteravstand
a=1/2*m(z1+z2)
Korrekte inngrepsforhold
m1=m2,α1=α2,β1=β2
For å forhindre at utstyret underbearbeides, bør du ta standard1-kant sylindrisk gir med α=20 °, z1≥17. Z2=u · z1.
Tilleggshøydekoeffisient og hodeklaringskoeffisient
—H*a, C*
Når to gir henger sammen, kommer alltid tannspissen til det ene giret inn i tannroten til det andre giret. For å forhindre at termisk ekspansjon fyller ut og har plass til smøreolje, må tannrothøyden være større enn tannspisshøyden. Av denne grunn introduseres tilleggshøydekoeffisienten og hodeklaringskoeffisienten.
Normal tann: h * a=1; C *=0,25 Kort tann: h * a=0,8; C *=0,3
