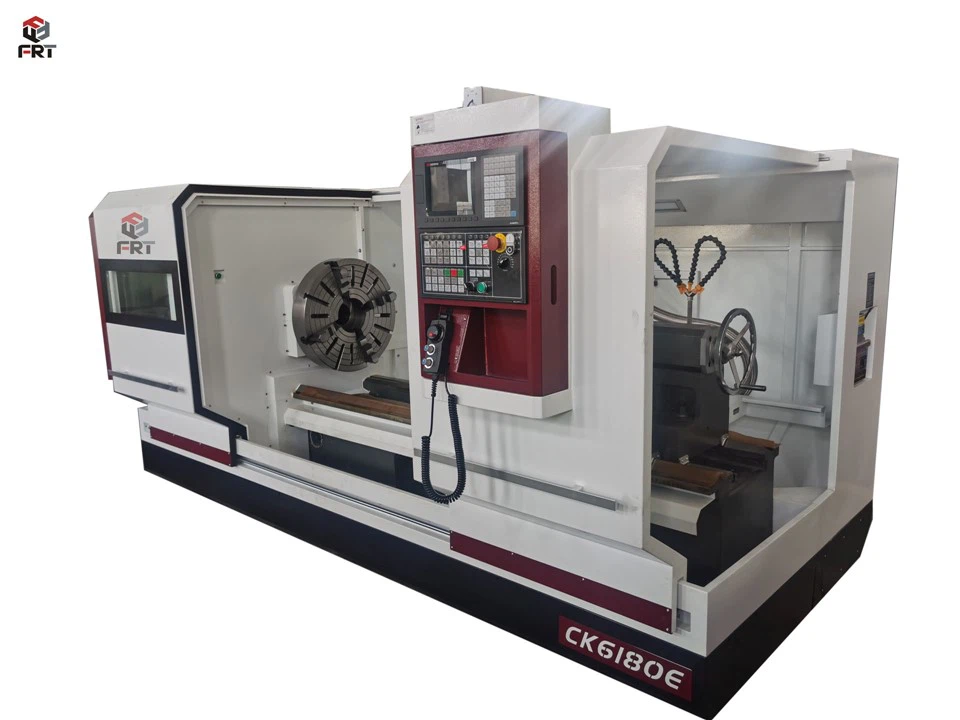

Et horisontalt dreiesenter er et maskinverktøy som primært brukes til å dreie sylindriske arbeidsstykker. I motsetning til vertikale dreiebenker, hvor spindelaksen er vertikal, i et horisontalt dreiesenter, er spindelaksen horisontal.
egenskaper
Horisontal orientering:Maskinens spindel er plassert horisontalt, noe som muliggjør effektiv sponevakuering og tyngdekraftsassistert fastklemming av arbeidsstykket.
Mulighet for levende verktøy:Mange moderne horisontale dreiesentre kommer med verktøyalternativer som gjør det mulig å frese og bore i tillegg til dreiing.
Flere akser:De har ofte flere bevegelsesakser, inkludert X, Z, og noen ganger ekstra akser for komplekse maskineringsoppgaver.
Automatiske verktøyskiftere:Horisontale dreiesentre kan inkludere automatiske verktøyskiftere, noe som muliggjør raske og effektive verktøyskift under maskineringsoperasjoner.
Programmerbar kontroll:Som de fleste CNC-maskiner (Computer Numerical Control) styres horisontale dreiesentre vanligvis av dataprogrammer, noe som muliggjør presis kontroll og automatisering av maskineringsprosesser.
funksjoner
Snu:Den primære funksjonen til et horisontalt dreiesenter er å utføre dreieoperasjoner, som innebærer å rotere arbeidsstykket mens et skjæreverktøy fjerner materiale for å lage sylindriske former.
Fresing:Mange horisontale dreiesentre har funksjoner for levende verktøy, slik at de kan utføre freseoperasjoner som boring, banking og konturering i tillegg til dreiing.
Kjedelig:Noen horisontale dreiesentre kan også utføre boreoperasjoner for å forstørre eksisterende hull eller skape interne funksjoner i arbeidsstykker.
Vendt:Horisontale dreiesentre kan brukes til å vende mot endene av sylindriske arbeidsstykker for å sikre at de er flate og vinkelrett på rotasjonsaksen.
applikasjoner
Luftfart:Horisontale dreiesentre brukes ofte i romfartsindustrien for maskinering av komponenter som motoraksler, landingsutstyr og strukturelle komponenter.
Bil:I bilindustrien brukes horisontale dreiesentre for maskinering av motorkomponenter, transmisjonsdeler, aksler og andre kritiske komponenter.
Olje og gass:Horisontale dreiesentre brukes i olje- og gassindustrien for maskinering av komponenter som ventiler, beslag og boreutstyr.
Generell produksjon:Horisontale dreiesentre er mye brukt i generell produksjon for å produsere en rekke komponenter som brukes i bransjer som medisinsk utstyr, elektronikk og forbruksvarer.
hovedkomponenter
Seng: Sengen er basen på maskinen som gir støtte og stivhet. Den inneholder vanligvis føringsveiene for bevegelse av vognen og bakstokken.
Headstock: Toppstammen rommer hovedspindelen, som roterer arbeidsstykket. Den kan også inneholde girmekanismer for hastighetskontroll og overføring av kraft til spindelen.
Chuck eller Collet: Dette er enheten som brukes til å holde arbeidsstykket sikkert på plass mens det roterer. Chucker eller spennhylser kommer i forskjellige størrelser og typer avhengig av den spesifikke applikasjonen.
Vogn: Vognen er komponenten som beveger seg langs sengen og holder skjæreverktøyet. Den kan bevege seg langs sengen i X-aksens retning for langsgående skjæring og i Z-aksens retning for radiell skjæring.
Cross Slide: Tverrsleiden er montert på vognen og lar skjæreverktøyet bevege seg vinkelrett på arbeidsstykkets rotasjonsakse. Det gir ekstra fleksibilitet for maskineringsoperasjoner.
Bakstokk: Bakstokken gir støtte for den motsatte enden av arbeidsstykket fra chucken eller spennhylsen. Den kan justeres for å imøtekomme ulike lengder på arbeidsstykker og kan inkludere et senter for ekstra støtte.
Verktøytårn: I moderne horisontale dreiesentre med kapasitet for strømførende verktøy, brukes et verktøytårn eller verktøyveksler for å holde flere skjæreverktøy. Dette muliggjør raske og automatiserte verktøyskift under maskineringsoperasjoner.
Kontrollpanel: Kontrollpanelet inneholder grensesnittet for programmering og betjening av maskinen. Det inkluderer vanligvis et datastyrt numerisk kontrollsystem (CNC) for å kontrollere bevegelsen til maskinaksene og utføre maskineringsprogrammer.
Kjølevæskesystem: Et kjølevæskesystem er avgjørende for å spyle bort spon og smøre skjæreverktøy under maskinering. Det bidrar til å opprettholde skjæreeffektiviteten og forlenge verktøyets levetid.
Spontransportør: En spontransportør er ofte inkludert for å fjerne spon og spon fra maskineringsområdet, holde arbeidsmiljøet rent og forhindre skade på maskinen og arbeidsstykket.
hovedparametere
|
Nei |
Punkt |
CK6180 |
|
1 |
Maksimal dreiediameter på sengen (mm) |
800 |
|
2 |
Maksimal dreiediameter på X-retning pall (mm) |
500 |
|
3 |
Maksimal arbeidsstykkelengde (mm) |
1000/1500/2000/3000 |
|
4 |
Lengde på sengehest (mm) |
600 |
|
5 |
Maksimal arbeidsstykkebelastning (T) |
3T |
|
6 |
Spindelrotasjonsform |
Tre-trinns mekanisk girkasse, trinnløs hastighetsregulering i giret |
|
7 |
Spindelhastighetsområde (rpm) |
25-800 |
|
8 |
Spindelendestruktur |
C11 eller D11 |
|
9 |
Gjennomgående hull på spindelen (mm) |
105 |
|
10 |
Avsmalning av fremre ende av spindelhullet |
Metrisk120,1:20 |
|
11 |
Maksimal slaglengde på verktøyholderen (mm) |
X:550 |
|
12 |
Spesifikasjoner for rulleskrue |
X3205/5010-6310 |
|
13 |
Bevegelseshastighet (mm/min) |
X:6000/Z:10000 |
|
14 |
Posisjoneringsnøyaktighet (mm) |
X:0.02/Z:0.03 |
|
15 |
Reposisjoneringsnøyaktighet (mm) |
X:0.075/Z:0.01 |
|
16 |
Arbeidsstykkets maskineringsnøyaktighet |
IT6-IT7 |
|
17 |
Arbeidsstykkets overflateruhet |
Ra1,6 |
|
18 |
tailstock hylse diameter (mm) |
100 |
|
19 |
halehylsevandring (mm) |
250 |
|
20 |
Spesifikasjon av konisk hull på hale-hylse erme |
MT6 eller MT5 |
|
21 |
Kutterseksjonsstørrelse (mm) |
32*32 |
|
22 |
Maskindimensjoner (mm) |
3700*1820*1780 |
|
23 |
Totalvekt (kg) |
Ca 4500/5000/5500/6500 |
