Produktbeskrivelse

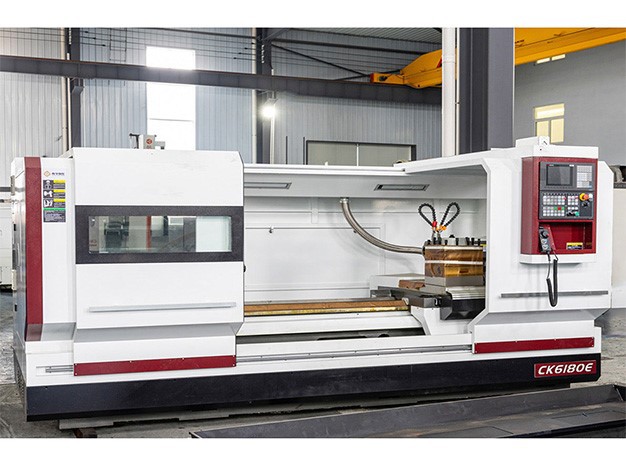

CNC horisontal dreiebenk
En CNC horisontal dreiebenk er en digitalt programmert-kontrollert horisontal metall-skjæremaskin som hovedsakelig består av en seng, spindelboks og andre komponenter. Den utfører automatisk flertrinns presisjonsbearbeiding av ytre diameter og gjenger på aksler og hylser. Karakterisert av høy presisjon, effektivitet og automatisering, er den mye brukt i maskinproduksjon, bilindustri og andre felt, og fungerer som et nøkkelutstyr for presisjonsmaskinering og masseproduksjon i moderne industri.
Detaljer
Hoveddeler av en CNC horisontal dreiebenkmaskin
Kjernekomponentene i den horisontale dreiebenken jobber sammen for å danne et maskineringssystem med høy-presisjon: basen fungerer som det stive fundamentet for hele maskinen for å sikre stabiliteten til utstyrets drift; den innebygde-drivmekanismen i spindelboksen gir presis kraft for arbeidsstykkets rotasjon; chucken og bakstokken jobber sammen for å oppnå fastspenning og posisjonering av arbeidsstykker av forskjellige lengder; verktøyholderen eller tårnet kan bære en rekke verktøy for å fullføre kompleks maskinering som dreiing og boring; kuleskruen kontrollerer verktøyets matingsbevegelse gjennom høy-transmisjon; og den nøyaktige koordineringen av hver komponent sikrer dimensjonsnøyaktigheten og overflatekvaliteten til arbeidsstykkebehandlingen.
parametere
FRT 6180-1500
|
Spesifikasjoner |
Maksimal dreiediameter på sengen (mm) |
800 |
|
Maksimal dreiediameter for arbeidsstykket på glidebrettet (mm) |
480 |
|
|
Maksimal maskineringslengde (mm) |
1500 |
|
|
Skinnespenn på sengekroppen (mm) |
600 |
|
|
Master drive
|
Hoveddrivform |
Tre mekanisk hastighetsendring, trinnløs hastighetsregulering med variabel frekvens |
|
Spindelhastighetsområde (r/min) |
70 ~ 260 25 ~ 100 220 ~850 |
|
|
Spindelendestruktur |
C11 |
|
|
Hovedakselens hulldiameter (mm) |
105 |
|
|
Avsmalning av frontenden av hovedakselhullet |
Beregning 120 1:20 |
|
|
Hovedmotormodell |
YVP160M-4-15kw |
|
|
Fôrsystem
|
Maksimal bevegelse av verktøyholderen (mm) |
X-retning: 500 Z-retning: 1500 |
|
Kuleskrue Diameter X stigning (mm) |
X-retning: 3205 Z-retning: 5010 |
|
|
Rask mating (mm/min) |
X-retning: 4000 Z-retning: 6000 |
|
|
Posisjoneringsnøyaktighet (mm) |
X-retning: 0,02 Z-retning: 0,03 |
|
|
Gjentatt posisjoneringsnøyaktighet (mm) |
X-retning: 0,01 Z-retning: 0,016 |
|
|
Arbeidsstykkets maskineringsnøyaktighet |
IT6-IT7 |
|
|
Arbeidsstykkets overflateruhet |
Ra1,6 |
|
|
Bakdeksel enhet |
tailstock hylse diameter (mm) |
100 |
|
tailstock ermeslag (mm) |
230 |
|
|
Tailstock erme kjegle hull avsmalnende |
Mohs 6# |
|
|
Knivstøtteanordning |
Standard konfigurasjon |
Elektrisk vertikal fire-stasjonsverktøyholder |
|
Spesielt utvalg Konfigurasjon |
Horisontal seks-stasjonsholder for elektrisk verktøy |
|
|
Gjentatt posisjoneringsnøyaktighet (mm) |
0.01 |
|
|
Verktøystangseksjon (mm) |
32 * 32 |
|
|
Maskinkontur og vekt |
Lengde x bredde x høyde |
3800 * 4300 * 1800 |
|
Maskinvekt (KG) |
5400 |
hva kan behandle
Akseldeler
Disse inkluderer glatte aksler, avtrappede aksler, splinede aksler og gjengede aksler, for eksempel motoraksler, drivaksler og blyskruer.
Hylsedeler
Disse inkluderer hylser, foringer og girhylser, i stand til å bearbeide innvendige boringer, utvendige diametre, endeflater og innvendige og utvendige gjenger.
Platedeler
Disse inkluderer flenser, giremner og skivekamer, som er i stand til nøyaktig å bearbeide endeflater, ytre diametre, innvendige boringer og ringformede spor.
Spesielle roterende deler
Vi kan bearbeide deler med koniske, buer og formede kurver, samt ulike roterende arbeidsstykker med gjenger (metrisk, imperial, trapesformet, rektangulær, etc.).
