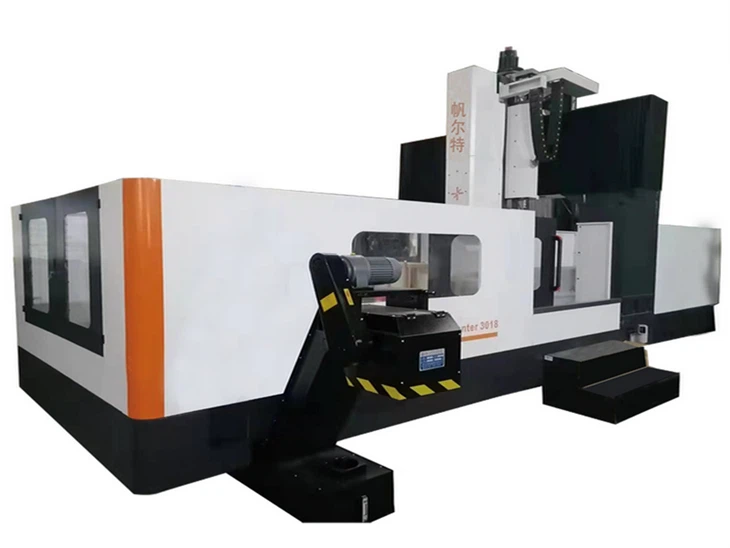

Dobbel kolonne CNC fresemaskin













En CNC-fresemaskin med dobbel kolonne, også kjent som en portalfresemaskin eller brofresemaskin, er en type maskineringssenter for numerisk styring (CNC) som brukes til presisjonsbearbeiding av store og tunge arbeidsstykker. Denne verktøymaskinen kjennetegnes av sin robuste konstruksjon og to-søylede design, som gir høy stabilitet og stivhet, noe som gjør den egnet for krevende maskineringsoppgaver.



FRT--- 4025

Punkt		Hovedparameter
CNC operativsystem		KND2000MF
Arbeidsbordstørrelse	mm	4000×2000
Venstre og høyre slag (X)	mm	4000
Slag frem og tilbake (Y)	mm	2700
Opp og ned slag (Z)	mm	1000
Avstand fra spindelsenter til søylefører	mm	260
Avstand fra spindelenden til arbeidsbordets overflate	mm	170-1070
T-spor på arbeidsbord (Tall/størrelse/mellomrom)	mm	8-22×150
Spindelavsmalning (modell/hylsediameter)		BT50/Φ190
Bruk trekkboltmodell		P50T－1
Spindelhastighet (rpm)	rpm	6000
X-akse kuleskrue spesifikasjoner	mm	80×16
Y-akse kuleskrue spesifikasjoner	mm	63×12
Z-akse kuleskrue spesifikasjoner	mm	63×10
Maskinverktøyposisjoneringsnøyaktighet (GB/T 20957.4-2007 standard)	mm	0.01
Gjentatt posisjoneringsnøyaktighet av maskinen verktøy (GB/T 20957.4-2007 standard)	mm	0.01
X/Y/Z-akse hurtigforskyvning	m/min	10/12/10
Kuttehastighet	m/min	8
Spindeloverføringsmodus		Synkron tannremdrift
XYZ-akse servomotor transmisjonsmodus og girforhold		X-akse redusering direkte koblet 1:1; YZ direktekoblet transmisjon Y-akse 1:1, Z-akse 1:1
Spesifikasjoner for X, Y-akseguide		X-akse fire 55-lineære føringer for tunge ruller; Y-akse tre 55-lineære føringer for tunge ruller
Spesifikasjoner for Z-akseguide		Rektangel hard skinne
Square Ram Størrelse	mm	500×500
Spindelkraft	KW	28
Anbefalt valg av servomotorparametere	N·M	55/45/45
Luftkildestrøm		>0.5
Krav til strømforsyning		380V
Sengepute høyde	mm	30
Arbeidsbenk lastbærende	kg	15T
Maskindimensjoner	mm	9200×3800×3500
Lett maskin nettovekt	kg	52t





Ta kontakt nå







To-kolonne design:Maskinen har to vertikale søyler på hver side av arbeidsbordet, som er forbundet med en brolignende struktur. Denne utformingen forbedrer stabiliteten og minimerer vibrasjoner under bearbeiding.



Stor arbeidskonvolutt:Dobbelsøyle CNC-fresemaskiner har vanligvis en romslig arbeidskonvolutt, slik at de kan romme store og tunge arbeidsstykker som kanskje ikke passer på tradisjonelle CNC-fresemaskiner.



Høy presisjon:Disse maskinene er i stand til å oppnå høye nivåer av presisjon og nøyaktighet, noe som gjør dem egnet for bruksområder som krever stramme toleranser.



Kraftig kapasitet:På grunn av sin robuste konstruksjon kan tosøyle CNC-fresemaskiner håndtere tunge maskineringsoperasjoner, inkludert grovbearbeiding og etterbehandling av store deler.



CNC-kontroll:Som alle CNC-maskiner, styres disse fresemaskinene av dataprogrammer som gir presis kontroll over verktøyets bevegelser, hastigheter og matinger.

Lineære føringer og skinner:

Disse styrer bevegelsen til maskinens bevegelige deler, slik som portalen og spindelen, og sikrer jevn og presis bevegelse. Høykvalitets lineære føringer og skinner bidrar til stabilitet og nøyaktighet.



Kuleskruer:

Kuleskruer konverterer rotasjonsbevegelse til lineær bevegelse og er avgjørende for presisjonen til CNC-maskiner. De gir nøyaktig posisjonering og reduserer tilbakeslag, og forbedrer maskinens generelle nøyaktighet.



Spindel:

Spindelen er en kritisk komponent som er ansvarlig for å rotere skjæreverktøyet. Presisjonsspindler med høy stivhet og lavt slag er avgjørende for å oppnå nøyaktige og konsistente maskineringsresultater.



Verktøyskifter:

CNC portalfresemaskiner er ofte utstyrt med automatiske verktøyvekslere. Disse systemene bør utformes for raske og presise verktøyskift for å minimere nedetid og opprettholde maskineringsnøyaktighet.



Drivmotorer og servodrev:

Høyytelses drivmotorer og servodrev er avgjørende for presis kontroll av maskinens bevegelser. De påvirker direkte akselerasjonen, retardasjonen og posisjoneringsnøyaktigheten til portalen og andre bevegelige deler.



Kontroller og programvare:

CNC-kontrolleren og tilhørende programvare er nøkkelkomponenter som tolker de programmerte instruksjonene og kontrollerer bevegelsen til maskinen. Avanserte kontrollsystemer bidrar til høyere presisjon og jevnere drift.



Maskinramme og seng:

Den strukturelle integriteten til maskinrammen og sengen er avgjørende for å opprettholde stabiliteten under maskineringsoperasjoner. En stiv og godt designet ramme bidrar til å minimere vibrasjoner og avbøyninger, og sikrer nøyaktige maskineringsresultater.



Kjølevæske og smøresystemer:

Riktig kjølevæske og smøresystemer er avgjørende for å opprettholde temperaturen og smøre de bevegelige delene, forhindre slitasje og sikre jevn ytelse.



Kodere:

Enkodere gir tilbakemelding til CNC-kontrolleren, slik at den kan overvåke posisjonen til maskinens bevegelige deler. Høyoppløselige kodere bidrar til forbedret nøyaktighet og repeterbarhet.



Dempingssystemer:

For å redusere vibrasjoner og dempe eventuelle svingninger under bearbeiding, kan dempesystemer integreres i maskindesignet. Dette er spesielt viktig for å oppnå høy presisjon i freseoperasjoner.





Fresing:Hovedfunksjonen til disse maskinene er fresing, som innebærer å fjerne materiale fra et arbeidsstykke ved hjelp av et roterende skjæreverktøy. Dette kan inkludere oppgaver som konturering, profilering, lommelegging og boring.



Boring:Dobbelsøyle CNC-fresemaskiner kan utføre boreoperasjoner med presisjon, og lage hull av forskjellige størrelser og dybder i et arbeidsstykke.



Kjedelig:Boreoperasjoner innebærer å forstørre eksisterende hull eller lage nøyaktige sylindriske hull i et arbeidsstykke. Denne funksjonen er viktig for applikasjoner som motorblokkproduksjon.



Tapping:Disse maskinene kan også utføre tappeoperasjoner, som innebærer å gjenge hull i et arbeidsstykke for festemidler.





Luftfart:Disse maskinene brukes ofte i romfartsindustrien for å produsere store strukturelle komponenter som vingesparrer, flykroppsrammer og landingsutstyrskomponenter.



Bil:I bilsektoren brukes tosøyle CNC-fresemaskiner for produksjon av store motorblokker, transmisjonskomponenter og chassisdeler.



Forming og forming:Disse maskinene er egnet for å produsere støpeformer og dyser for ulike bransjer, inkludert plastsprøytestøping og støping.



Energisektoren:De brukes i produksjon av komponenter til fornybare energisystemer, som vindturbindeler og vannkraftkomponenter.



Tungt maskineri:Dobbeltsøyle CNC-fresemaskiner brukes i produksjon av tunge maskiner, inkludert komponenter for anleggsutstyr, gruvemaskiner og industrielt utstyr.



Generell produksjon:Enhver industri som krever maskinering av store og komplekse deler kan dra nytte av allsidigheten og presisjonen til disse maskinene.





Store metalldeler:Dobbeltsøyle CNC-fresemaskiner brukes ofte til å maskinere store metallkomponenter, slik som de som brukes i romfarts- og bilindustrien. Dette inkluderer deler som flyvinger, motorkomponenter og bilchassis.



Form- og formkomponenter:Disse maskinene er ideelle for produksjon av støpeformer og dyser for industrier som sprøytestøping og støping. De kan produsere intrikate og svært presise hulrom og konturer på form- og formkomponenter.



Verktøy og inventar:Dobbelsøyle CNC-fresemaskiner brukes til å lage tilpassede verktøy og inventar for produksjonsprosesser. De kan bearbeide komplekse former og konturer som trengs for spesialverktøy og inventar.



Kraftig maskinering:Disse maskinene er i stand til tunge maskineringsoperasjoner, noe som gjør dem egnet for oppgaver som grovbearbeiding og etterbehandling av store arbeidsstykker av stål og støpejern.



Strukturelle komponenter:I bransjer som konstruksjon og produksjon av tunge maskiner, brukes dobbeltsøyle CNC-fresemaskiner til å bearbeide strukturelle komponenter som bjelker, søyler og rammer.



Marine komponenter:Skipsbyggere og marine industrier bruker disse maskinene til å produsere store og komplekse komponenter for skip og ubåter, som propeller, skrogkomponenter og kontrolloverflater.



Komponenter i energisektoren:Komponenter som brukes i energisektoren, som vindturbindeler, vannkraftutstyr og oljeriggkomponenter, kan maskineres ved hjelp av tosøyle CNC-fresemaskiner.



Luftfartskomponenter:Disse maskinene brukes ofte til å produsere romfartskomponenter som landingsutstyrsdeler, vingeseksjoner og flykroppsseksjoner.



Bilkomponenter:I bilindustrien brukes tosøyle CNC-fresemaskiner til å produsere motorblokker, girhus og fjæringskomponenter.



Komponenter for medisinsk utstyr:Presisjon er kritisk i industrien for medisinsk utstyr, og CNC-fresemaskiner med to kolonner kan produsere svært nøyaktige komponenter for enheter som implantater og proteser.



Generell maskinering:Disse maskinene kan også brukes til generelle maskineringsoppgaver i ulike bransjer, som boring, tapping og konturfresing av et bredt spekter av materialer, inkludert plast og kompositter.
